Hoe werkt een LED-lamp?

De toepassing van LED lampen in het huishouden groeit enorm, hoewel dit niet altijd zo is geweest, de lampen waren simpelweg te duur. Maar door het verbod op de gloeilamp en door de energiebesparende werking is de interesse naar de LED lamp enorm toegenomen. De technologie ervoor bestaat echter al een langere tijd.
In dit artikel gaan we kijken hoe een LED lamp is opgebouwd en hoe de toegepaste elektrotechniek precies werkt.


OPBOUW

Afbeelding 2 – doorsnede LED lamp

Een LED lamp bestaat uit de volgende onderdelen (zie afbeelding):

1.    Metalen schroefdraad
Hiervan heeft het voetje (a) de - aansluiting en de schroefdraad (b) de + aansluiting.

2.    Koellichaam

De levensduur van een LED lamp is niet alleen afhankelijk van de LED-diodes maar ook van de transformator. De levensduur van de transformator word beïnvloed door de temperatuur waarin de transformator functioneert.

Dit is de reden waarom de koellichaam ook een belangrijke onderdeel is van de LED lamp.

De koellichaam is vaak een metalen bevestiging waardoor de warmte sneller afgevoerd kan worden.
Goedkopere LED lampen hebben een kunststof koellichaam en dit heeft een ongunstige invloed op de levensduur van de LED lamp.
De regel is dat hogere temperaturen de levensduur van de transformator verkort en lagere temperaturen verlengen haar levensduur.

3.    Printplaat welke functioneert als transformator (ook wel driver genoemd)

Om de LED lamp te laten werken moet de 230V wisselspanning van onze elektriciteitsnetwerk omgezet worden naar 12V gelijkspanning. Hiervoor bevat de lamp een printplaat welke functioneert als transformator.



Zonder de juiste transformator kunnen verschillende gevolgen optreden, een lamp kan een zoemend geluid geven, het gaat kapot door de te grote stroom, of het werkt gewoon niet.



Wist je dat…

Wanneer een LED lamp kapot is dit vaak te maken heeft met een kapotte transformator?
Meestal werken de LED-diodes nog prima. Dit is de reden waarom duurdere lampen voorzien zijn van een printplaten met een condensator welke de spanning omzet. Goedkopere LED lampen bevatten vaak zware transistoren in plaats van een condensator.

De regel is dat duurdere LED lampen langer leven en daardoor uiteindelijk goedkoper zijn dan de LED lampen welke goedkoop aan te schaffen zijn.

4.    Printplaat met platte LED-diodes (5)

6.    Kap

Uiteraard zijn er verschillende varianten in de lamp vorm en/of toepassing. Echter de basis componenten zoals hierboven omschreven blijven van toepassing.



WERKING

De LED lamp maakt contact met het elektrisch netwerk door het metalen schroefdraad en het metalen puntje aan het begin (voet).

Dit is de reden waarom de lamp niet meteen begint te branden als je het in de fitting draait, maar pas wanneer de voet contact maakt met de betreffende aansluiting.

Vanaf het metalen schroefdraad en het metalen voet lopen twee koperdraden de lamp in. Deze zijn verbonden met de printplaat van de transformator. De transformator veranderd de 230V wisselspanning van het netwerk naar 12V gelijkspanning. De transformator is middels koperdraad verbonden met de printplaat van met de platte LED diodes. De 12V gelijkspanning zorgt ervoor dat de LED diodes beginnen te branden waardoor zichtbaar licht vrijkomt.

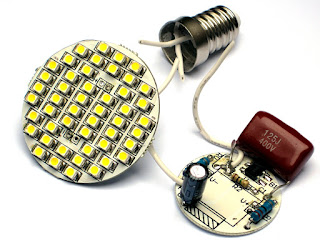

Afbeelding 3 – Een opengemaakte LED lamp































Hoe werken rotjes (vuurwerk)?

De rotje is een simpele maar ook een oude vorm van knal vuurwerk. Dit vuurwerk is ook wel bekend onder merknamen, zoals astronauten of kanonslagen. Ook word het nog wel eens samengesteld als een matje. Bij ontbranding produceert het rotje een knal. In dit artikel gaan we kijken hoe een rotje is opgebouwd en hoe de toegepaste pyrotechniek precies werkt.

WAARSCHUWING!

Dit artikel is om lezers te helpen informatie te verkrijgen over de werking van vuurwerk. Het is geen gids voor het bouwen van eigen vuurwerk, probeer nooit vuurwerk uit elkaar te halen. Vuurwerk is complex en moet met veel zorg gemaakt en gebruikt worden, met name om potentieel fatale ongelukken te voorkomen.
Dit is de reden waarom dit artikel geen specifieke chemische formules bevat.


OPBOUW

De opbouw van een rotje is als volgt:
1.    Lont
2.    Papieren behuizing
3.    Kleiachtig substantie
4.    Buskruit

Afbeelding 1 – doorsnede van een rotje

Waaruit bestaat het buskruit voor de rotjes?

Buskruit is een pyrotechnische mengel wat bestaat uit twee basis componenten:
-       Brandstof (reductor): zwavel en houtskool
-       Oxidator: kaliumnitraat, ook wel bekend als salpeter.

De meest effectieve samenstelling is: 75% kaliumnitraat (salpeter), 15% houtskool en 10% zwavel.

De oxidator heeft een belangrijke functie:

1. Het produceert zuurstof voor de brandstof
2.    Tijdens de reductie van de oxidator ontstaat gas

Wist je dat…

Er ook een variant van een rotje is wat werkt op flitspoeder?
Flitspoeder is een pyrotechnisch mengsel van aluminium of magnesium met een sterke oxidator kaliumperchloraat. Dit mengsel staat bekend als iets wat ‘explosief verbrand’ en een felle lichtflits veroorzaakt, vandaar ‘flitspoeder’.

Sinds 1980 is vuurwerk met flitspoeder in Nederland verboden.

Voorbeelden van dit soort knalvuurwerk zijn: nitraten, strijkers, lawinepijlen, etc.


WERKING

De aangestoken lont zorgt ervoor dat het buskruit op een veilige manier word ontstoken.
Wanneer het vuur van de lont de buskruit bereikt ontstaan, in korte tijd, twee chemische reacties:
-       Verbranding
-       Redoxreactie

Deze twee reacties produceren in een korte tijd een grote hoeveelheid heet gas. De druk van de gas word zo groot dat het middels een knal uit de papieren huls ontsnapt.

 Afbeelding 2 – ontploffing van een rotje


Wist je dat…
Een redoxreactie een reactie is tussen atomen, moleculen en/of ionen waarbij elektronen worden uitgewisseld?
Hierbij neemt de oxidator elektronen op en staat de reductor elektronen af.
Kenmerkend voor dit reactie is dat hierbij O2 (zuurstof) ontstaat.

























Hoe zwaar weegt een wolk?

Een wolk bestaat uit een massa van kleine waterdruppels of ijskristallen. Deze wolken komen in allerlei verschillende vormen en maten voor. Maar hoe zwaar weegt een wolk eigenlijk?



Afbeelding 1 – stratocumulus wolken boven een maisveld



GEWICHT VAN EEN WOLK

Het gewicht van een wolk heeft te maken met de dichtheid, bij wolken ook wel vloeibaar-waterinhoud genoemd, die een type wolk heeft.

Wolken worden in verschillende categorieën geplaatst:

-       Nimbostratus
-       Stratocumulus
-       Stratus
-       Altocumulus
-       Altostratus
-       Cirrus
-       Cirrocumulus
-       Cirrostratus
-       Cumulonimbus
-       Cumulus

Wist je dat…

De benaming van de type wolk Latijns is en een letterlijke betekenis heeft van de vorm van de wolk?
Zo betekend ‘Cumulus’ ophoping, en ‘Cirrus’ betekend vederwolk. Cumulonimbus heeft zo ook een mooie betekenis: ‘een torenhoge wolk’.



Afbeelding 2 – overzicht van verschillende wolktypes.

Iedere wolk heeft een andere dichtheid waterdruppels en bevat daarmee dus meer of minder water.

Zo word de cumulonimbus gerelateerd met onweersbuien, de vloeibaar-waterinhoud van deze type wolk is veel hoger dan andere type wolken, namelijk 1 tot 3 gram per m3.

Terwijl de cirrus (de vederwolk) slechts een vloeibaar-waterinhoud heeft van 0,03 gram per m3!

Vloeibaar-waterinhoud per type wolk:

Type wolk	vloeibaar-waterinhoud ( gram per m3)
Hoge wolken (Cirro)	0,03
Mist (hoort bij lage wolken, strato)	0,01 t/m 0,05
Lage wolken (Strato)	0,25 t/m 0,30
Cumulus	0,25 t/m 0,30
Stratocumulus	0,45
Cumulonimbus	1,0 t/m 3,0



METEN VAN HET GEWICHT

Er zijn verschillende organisaties, vaak van overheden, die verschillende meetinstrumenten gebruiken om de vloeibaar-waterinhoud te kunnen bepalen. Een voorbeeld hiervan is de ‘king hot wire liquid water probe’.



Afbeelding 3 – king hot wire liquid water probe

Dit is een sonde welke zich buiten een vliegtuig bevind, en het bevat een staaldraad welke elektrisch verwarmd word. Terwijl het door de lucht beweegt beïnvloeden de waterdruppels de temperatuur van de staaldraad. De stroom wat nodig is om de staaldraad op temperatuur te houden word gebruikt om de vloeibaar-waterinhoud van de betreffende wolk te meten.















Hoe werken sterretjes (vuurwerk)

Naast knalerwten is er ook een ander soort vuurwerk wat de het hele jaar door gebruikt mag worden: sterretjes. Dit vuurwerk geeft bij verbranding prachtige sterreneffecten. In dit artikel gaan we kijken wat voor pyrotechniek bij sterretjes word toegepast.



WAARSCHUWING!

Dit artikel is om lezers te helpen informatie te verkrijgen over de werking van vuurwerk. Het is geen gids voor het bouwen van eigen vuurwerk, probeer nooit vuurwerk uit elkaar te halen. Vuurwerk is complex en moet met veel zorg gemaakt en gebruikt worden, met name om potentieel fatale ongelukken te voorkomen.
Dit is de reden waarom dit artikel geen specifieke chemische formules bevat.



OPBOUW

1.    Staaldraad

Dit vormt de basis van de sterretje.

2.    Sterretjes coating

Dit is een pyrotechnisch mengsel.



Afbeelding 1 – doorsnede sterretje

De werking van de sterretjes heeft te maken met het pyrotechnisch mengsel.

Waaruit bestaat het pyrotechnisch mengsel voor sterretjes?

Het pyrotechnische mengel bestaat uit hoofdzakelijk uit vier componenten:

Brandstof

Basis van het brandstof zijn metaalpoeders, hiervoor kunnen verschillende soorten toegepast worden afhankelijk van de gewenste soort ‘sterretjes’.

-       Witte sterretjes: aluminium, magnesium, magnalium.

-       Oranje sterretjes: ijzer.

-       Helder witte sterretjes: Titanium.

-       Geel/gouden sterretjes: Ferrotitanium.

Ook worden er andere soorten brandstoffen toegevoegd om de brandsnelheid te beïnvloeden. Dit betreft zwavel en houtskool.

Oxidator (oxyderensmiddel)
De oxidator heeft een belangrijke functie bij sterretjes.

1.    Het produceert zuurstof voor de brandstof

2.    Tijdens de reductie van de oxidator ontstaat gas, deze reactie zorgt ervoor dat stukjes brandend metaalpoeder word weggeschoten uit het pyrotechnisch mengsel.

De oxidator veroorzaakt dus het sterretjes effect.

De meest toegepaste oxidator is kaliumnitraat.

Hiervoor zijn meerdere redenen:

-       Het is een stabiele stof wat niet reageert met andere chemicaliën.
-       Het is instaat om bij reductie veel zuurstof te produceren.
-       Daarnaast is kaliumnitraat vergeleken met andere nitraten niet erg giftig of schadelijk.
Andere toegepaste oxidatoren zijn o.a. bariumnitraat en strontiumnitraat.

Toevoegingen

Om de kleur van de sterretjes te beïnvloeden kan men gebruik maken van toevoegingen zoals chlorides, nitraten of metaalpoeders, voorbeelden hiervan zijn o.a. barium, strontium of koper.

Bindmiddel

Voor de pyrotechnische mengsel van sterretjes word gebruik gemaakt van bindmiddel. Bindmiddel zorgt ervoor dat het pyrotechnisch mengsel een vast geheel word.
Meest toegepaste bindmiddel is ‘witte dextrine’, dit is een groep van koolhydraten wat middels pyrolyse uit zetmeel gewonnen word.



Hoe worden de sterretjes gemaakt?
Van deze vier omschreven componenten word met behulp van water een pasta gemaakt.
De staaldraden worden in de pasta gedoopt, hierna moet het pasta drogen zodat het een vaste substantie word.



Afbeelding 2 – het staaldraad kan in verschillende vormen gebogen worden.

Wist je dat…

Er ook handgemaakte sterretjes te koop zijn?

De ‘Hanahana sterretjes’ uit Japan worden met de hand gemaakt en is geheel van natuurlijke materialen.

Zo word de buskruit geproduceerd met stoffen uit de wortel van een volwassen Miyazaki Denneboom.
Doordat het handgemaakt word is er zelfs een wachtlijst voor de mensen die de hanahana sterretjes willen aanschaffen.
Dit en het gebruik van puur natuurlijke producten zorgt ervoor dat dat ze alles behalve goedkoop zijn, elke doos kost ongeveer $100 en bevat 40 sterretjes.

Afbeelding 3 – doos hanahana sterretjes



WERKING


Bij het aansteken van de sterretje vinden twee reacties plaats:

1.    Verbranding van de metaalpoeder en overige brandstoffen (zwavel en/of houtskool)

2.    Reductie van de oxidant

Hierbij komen gassen vrij, waaronder zuurstof wat de verbranding van de brandstof bevordert. Bij deze reactie worden de brandende metaalpoeders weggeschoten en krijgt men het sterretjes effect.



Afbeelding 4 – Het ontbranden van een sterretje

 Wist je dat…
De snelheid waarmee de sterretjes verbranden ongeveer 5 millimeter per seconde is?
Als je sterretjes hebt van 30 centimeter dan heb je 60 seconden plezier!


Wist je dat…

Er ook kunstwerken worden gemaakt met behulp van sterretjes en andere soorten vuurwerk?
Tobias Kipp en Timo Pitkämö zijn de artiesten die hiervoor bekend staan, zij noemen deze stijl ‘pyrografie’.

Sterretjes word soms onterecht koud vuur genoemd, maar bij de brandpunt kan de sterretje gemakkelijk een temperatuur bereiken tussen de 1000 en 1600 °C.

Ook met dit vuurwerk moet men dus zorgvuldig omgaan.











Hoe werken knalerwten?

Knalerwten is kindervuurwerk wat het hele jaar door gebruikt mag worden. Wie kent het niet? Gewoon hard op de grond gooien en dan knalt het uiteen!
Maar hoe werkt het eigenlijk?


WAARSCHUWING!

Dit artikel is om lezers te helpen informatie te verkrijgen over de werking van vuurwerk. Het is geen gids voor het bouwen van eigen vuurwerk, probeer nooit vuurwerk uit elkaar te halen. Vuurwerk is complex en moet met veel zorg gemaakt en gebruikt worden, met name om potentieel fatale ongelukken te voorkomen.
Dit is de reden waarom dit artikel geen specifieke chemische formules bevat.

OPBOUW

1.    Zand geïmpregneerd met zilverfulminaat
2.    Omhulsel van sigarettenpapier / vloeipapier



Afbeelding 1 – Doorsnede knalerwt

De werking van de knalerwt heeft te maken met de toepassing van zilverfulminaat.

Wat is zilverfulminaat?

Zilverfulminaat, ook wel bekend onder de molecuulformule AgCNO, is een explosieve zout wat verkregen word uit een reactie van zilver met geconcentreerd salpeterzuur en ethanol.

Hoe word zilverfulminaat geproduceerd?

Men lost zilver op in geconcentreerd salpeterzuur door dit licht te verwarmen. Bij dit proces ontstaan giftige bruine dampen. Nadat het zilver is opgelost voegt men ethanol aan het mengsel en word het geheel verhit tot het kookpunt.
Dit mengsel laat men afkoelen waardoor het zilverfulminaat heel fijn uitkristalliseert.
Het zilverfulminaat word hierna uit het mengsel gefilterd en gedroogd waarna het klaar is voor gebruik.

Zilverfulminaat is zeer explosief en zelfs een kleine hoeveelheid moet met grote voorzichtigheid behandeld worden.

Wist je dat…

Zilverfulminaat zo explosief is dat zelfs het vallen van een druppel water op een paar gram zilverfulminaat al tot een explosieve reactie leidt?

Doordat zilverfulminaat zo explosief is word er ook een minimum toegepast bij knalerwten, namelijk 0,08 milligram.

Verder worden knalerwten altijd met houtzaagsel verpakt om ontploffing tijdens transport te voorkomen.


WERKING

Door de knalerwt op een harde ondergrond te gooien ontstaat er wrijving tussen de zandkorrels, waardoor het zilverfulminaat tot ontploffing komt, waardoor je een knal krijgt.
Het geluid van deze knal is te vergelijken met de knal van een knappertjespistool.
